Flußbohrer-Futter und Kühlscheibe

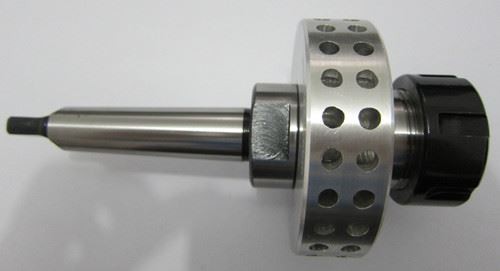

Werkzeugaufnahmen MT2 und MT3

Besonders bei Hartmetallwerkzeugen ist die Werkzeugaufnahme sehr wichtig für die lange Lebensdauer, Sicherheit und Zuverlässigkeit des Werkzeugs.

Die Werkzeugaufnahme verwendet ein Spannzangenfutter mit mehreren Spannbacken, das das Werkzeug vollständig umschließt und klemmt. Die Werkzeugaufnahme ist mit Morsekegelschaft Nr. 2 und Nr. 3 oder zylindrischen Geradschaften mit 20 mm erhältlich, passend zu Ihren Maschinenspezifikationen.

Die Werkzeugaufnahme verwendet eine speziell entwickelte Aluminium-Kühlscheibe, um Wärme abzuleiten, die entlang der Bohrsäule bis zur Motorbaugruppe aufsteigen könnte.

MT2 ist für Bohrer mit einem Durchmesser von 2,0 mm bis 16,4 mm ausgelegt

MT3 kann für Bohrer mit einem Durchmesser von 2,0 mm bis 50,8 mm verwendet werden

Spannzange

Die Spannzange mit mehreren Spannbacken umschließt und klemmt das Werkzeug vollständig. Dieses optimale Spannsystem gewährleistet ein rutschfreies Arbeiten bei der im Prozess erforderlichen Hochgeschwindigkeitsrotation.

Spannzangen der Größen ER25 6 bis 14 sind für MT2-Werkzeugaufnahmen geeignet

Spannzangen der Größen ER32 6 bis 20 sind für MT3-Werkzeugaufnahmen geeignet

Für Konfiguration und Preis kontaktieren Sie uns bitte

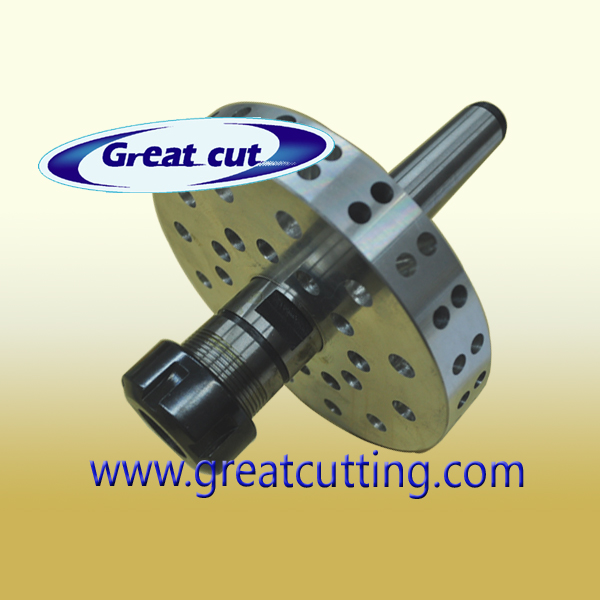

Der Kühlscheiben-Schaft des Flußbohrers kann den Flußbohrer nicht nur klemmen, um die Genauigkeit des Werkzeugbetriebs zu gewährleisten, sondern hat auch andere wichtige Funktionen: Die spezielle Wärmeableitungsplatte aus Aluminiumlegierung hat viele kleine Löcher, die die Wärme schnell ableiten, die beim Bohren entstehende hohe Temperatur reduzieren (die Temperatur kann bei Dauerbetrieb 600-800 °C erreichen) und sicherstellen, dass die Gerätespindel durch übermäßige Temperatur nicht beschädigt wird.

Wir können Kühlscheiben-Werkzeugschäfte der folgenden Spezifikationen für Bohranlagen liefern:

1. Handbohrmaschine: Zwei Arten von Morsekegeln, Morsekegel Nr. 2 und Morsekegel Nr. 3, sowie zylindrische Kühlscheibenschäfte mit Ø16 und Ø20 mm sind erhältlich.

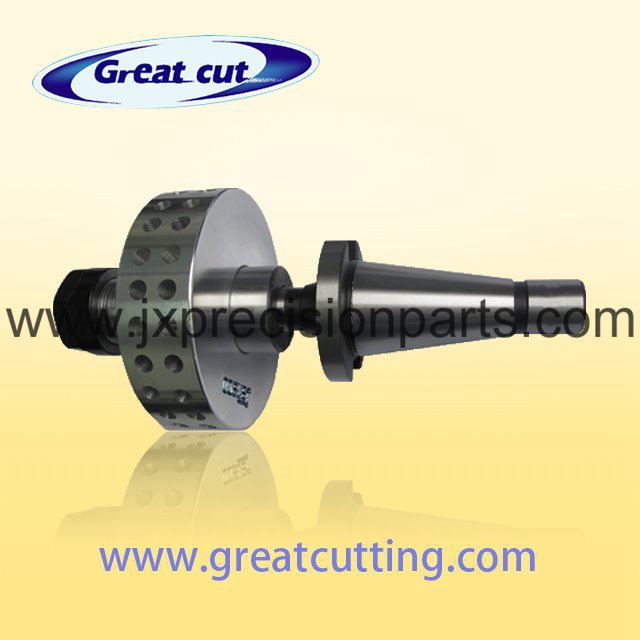

2. CNC-Bearbeitungszentrum: BT30, BT40, HSK A-63, ISO30, ISO40, SK40, CAT40 Kühlmittel-Werkzeugaufnahmen sind erhältlich

Spannzangenfutter:

Federnde Spannzange: hohe Rundlaufgenauigkeit und Oberflächengüte, speziell wärmebehandelt; die Präzisionskonstruktion stellt zuverlässig sicher, dass der Flußbohrer bei hoher Drehzahl nicht rutscht.

Die Kühlscheiben-Werkzeugaufnahme ist mit folgenden ER25- und ER32-Futtern erhältlich:

ER25 wird zum Bohren von Löchern mit einem Durchmesser von 2,0 bis 16,4 mm verwendet;

ER32 wird zum Bohren von Löchern mit einem Durchmesser von 2,0 bis 50,8 mm verwendet.

Wenn Sie an unseren Werkzeugaufnahmen und Spannzangen interessiert sind oder Sonderanfertigungen besprechen möchten, kontaktieren Sie uns bitte jederzeit. Wir freuen uns darauf, in naher Zukunft erfolgreiche Geschäftsbeziehungen mit neuen Kunden auf der ganzen Welt aufzubauen.
